cтропильная система четырехсткатной крыши

Ранее четырехскатные крыши были не столь широко распространены в России, однако в настоящий момент они набирают все большую популярность. Причины этого явления объясняются тем, что такие кровли обладают дополнительными преимуществами по сравнению с крышами-двускатками: они отличаются привлекательным и аккуратным внешним видом и могут быть облагорожены различными декоративными элементами.

Преимущества

Вальмовые крыши, основу которых составляют четыре плоскости, обладают такими достоинствами, как:

1. стойкость к механическому воздействию;

2. стойкость к воздействию ветра и осадков;

3. устойчивость к повреждениям в области карнизных свесов;

4. оригинальные внешние характеристики.



Недостатки

Несмотря на очевидные достоинства, у таких кровель, если сравнивать их с двухскатными крышами, имеются определенные слабые места:

1. усложненная конструкция, напрямую влияющая на увеличение расходов при возведении крыши;

2. четыре плоскости сужают пространство чердака, что является существенным минусом при использовании мансарды;

3. если в мансардном помещении есть окна, их нужно плотно закрывать перед тем, как выпадут обильные осадки – в противном случае в помещении появятся лужи.



Разновидности крыш на основе четырех скатов

К четырехскатным относятся такие типы кровель, как классическая четырехскатная, датская вальмовая, голландская, шатровая, ломаная четырехскатная, многоскатная вальмовая, полувальмовая (хотя этот тип кровли объективно принадлежит к двухскатным).

Классическая четырехскатная крыша представляет собой конструкцию из:

1. прямых стропил;

2. расположенных на одинаковой высоте свесов;

3. берущих свое начало от конька угловых ребер.



Датская вальмовая крыша оснащена:

1. фронтонами;

2. укороченными скатами, располагающимися сверху;

3. небольшим шипцом, находящимся в верхней зоне и предназначенным для вентиляции и освещения.

 Голландская крыша является одним из видов датских вальмовых. Ее отличительная особенность: две плоскости в коротком торце.

 Шатровая крыша предполагает соприкосновение всех плоскостей в одной точке.

Ломаная четырехскатная крыша, называемая также мансардной вальмовой, относится к кровлям сложной конструкции, что, соответственно, делает ее достаточно дорогостоящей.

Поскольку вальмовые крыши характеризуются различными типами конфигурации, они могут состоять не из четырех, а из большего количества плоскостей. В этом случае такая кровля, устраиваемая по аналогу четырехскатной, является многоскатной вальмовой.

Полувальмовая крыша – это конструкция из двух скатов. Стропильные ноги крепятся на более длинной поверхности параллельно друг к другу и устанавливаются на мауэрлате. Тем не менее данный тип кровель обычно относится к четырехскатным.

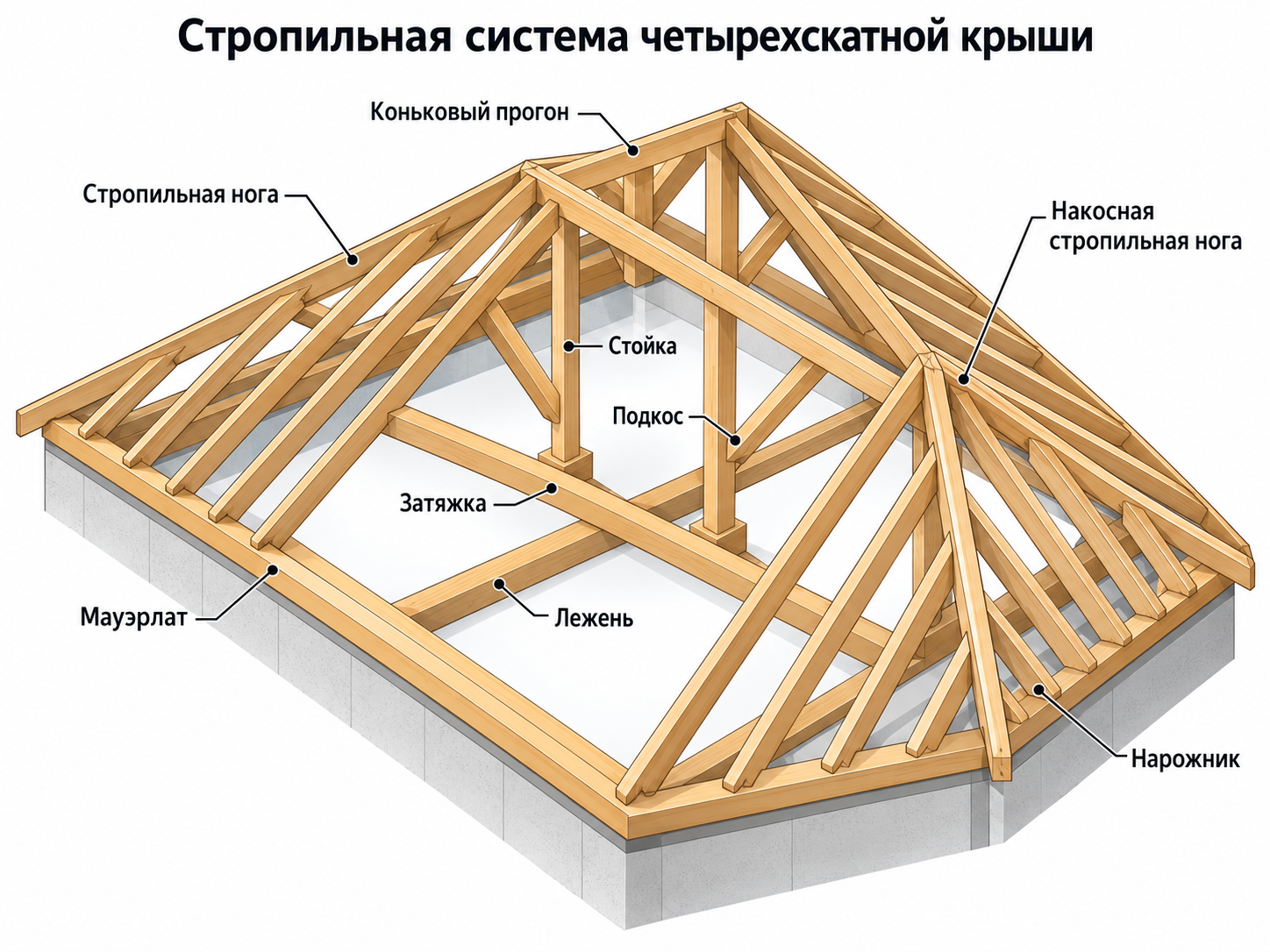

Стропильная система четырехскатной крыши

Если говорить о стропильной системе таких кровель, как четырехскатные, то первое, о чем нужно упомянуть, это о ее сходстве с системой крыш-двускаток. Но поскольку устройство кровель из четырех плоскостей объективно сложнее, оно требует применения дополнительных элементов. Итак, подобная стропильная система включает в себя:

мауэрлат – базовый кровельный элемент, находящийся в верхней зоне внешних стен;

лежень – опорный брус, установленный на опорных стенах или колоннах;

нарожники – элементы, создающие каркас ската и располагающиеся на накосных стропилах;

кобылки призваны сформировать определенный свес кровли, закрепляются в нижней области стропил;

боковые стропила необходимы для устройства трапециевидного ската;

накосные стропила необходимы для устройства вальмового ската;

подкосы и ветровые балки используются в качестве распорок для усиления сопротивляемости крыши нагрузкам;

коньковый брус или горизонтальный прогон – базовый элемент, располагающийся на верхней части кровельной конструкции;

стойки и вертикальные шпренгели – базовые опорные элементы;

затяжки и горизонтальные ригели – элементы соединения боковых стропил.
